Linearantriebe

Elektrische Linearantriebe für präzise Stellbewegungen an Industriearmaturen

Die Agromatic Linearantriebe decken lineare Stellaufgaben von kompakten Verstellungen bis zu robusten Industrieanwendungen ab. Die Baureihen K, KA und V sind mit den wichtigsten technischen Eckdaten, Varianten und Datenblättern zusammengestellt.

400–5.000 Ntypischer Stellkraftbereich 0,1–6,8 mm/sStellgeschwindigkeit je nach Ausführung IP65 / IP66/67je nach Baureihe und Option

Linearantrieb anfragen Baureihen vergleichen

Baureihen

Baureihen K, KA und V im Überblick

Die bisherigen technischen Daten bleiben erhalten, werden aber in einer klaren Seitenstruktur mit Beispielfotos, Kennwerten und Vergleichstabellen dargestellt.

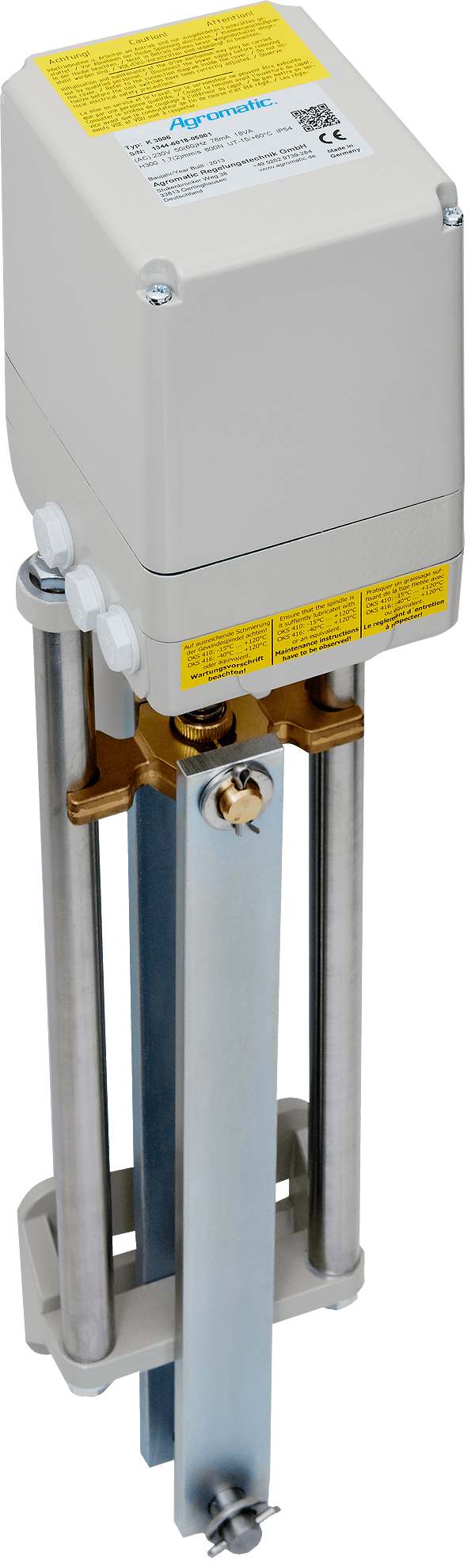

Baureihe K

K Linearantrieb

Bewährte Baureihe für lineare Stellaufgaben mit großem Hubbereich und flexibler Stellgeschwindigkeit.

Stellkraft: 400–5.000 N
Hubbereich: 150–750 mm
Stellzeit / Geschwindigkeit: 0,1–6,8 mm/s
Anschlussspannung: 230 V AC, 115 V AC, 24 V AC, 24 V DC
Schutzart: IP65, optional IP66/67
Temperatur: -15 °C bis +60 °C, optional -40 °C bis +80 °C

Datenblatt K (PDF) Datenblatt K DC (PDF) Datenblatt K DS (PDF)

Baureihe K (früher WAK)

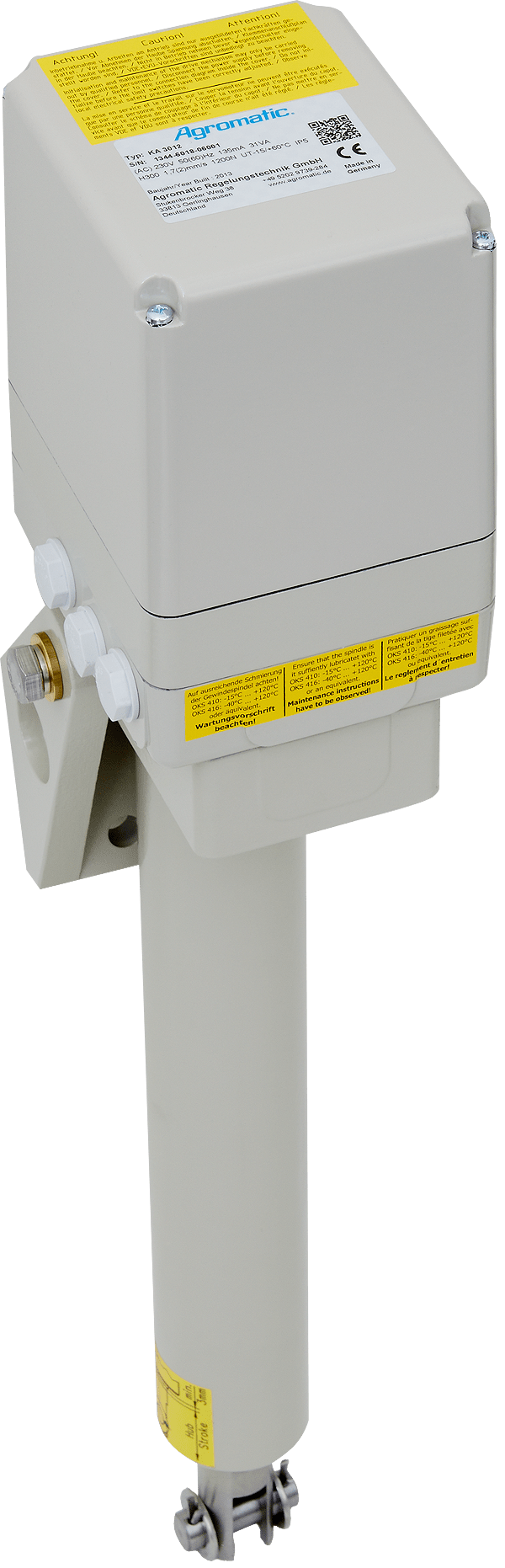

Baureihe KA

KA Linearantrieb

Linearantrieb mit erweitertem Hubbereich für Anwendungen mit längeren Verfahrwegen.

Stellkraft: 400–5.000 N
Hubbereich: 150–1.100 mm
Stellzeit / Geschwindigkeit: 0,1–6,8 mm/s
Anschlussspannung: 230 V AC, 115 V AC, 24 V AC, 24 V DC
Schutzart: IP65, optional IP66/67
Temperatur: -15 °C bis +60 °C, optional -40 °C bis +100 °C

Datenblatt KA (PDF) Datenblatt KA DC (PDF) Datenblatt KA DS (PDF)

Baureihe KA (früher WAK-A)

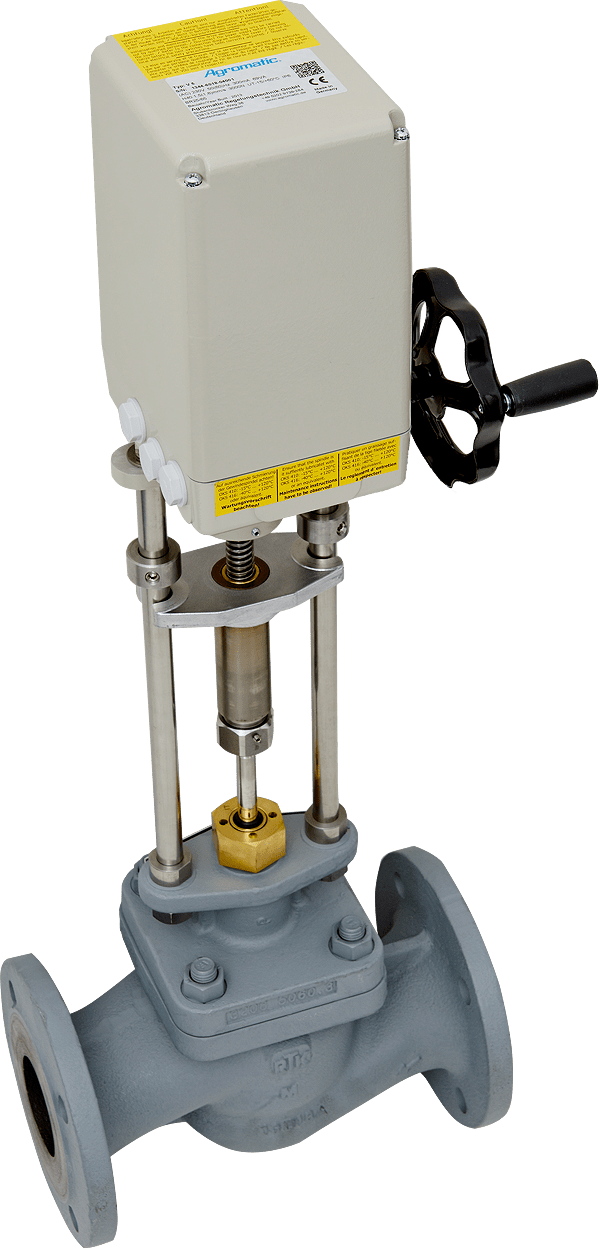

Baureihe V

V Linearantrieb

Kompakter Linearantrieb für lineare Verstellungen mit kürzerem Hub und optionalem Handrad je nach Ausführung.

Stellkraft: 400–5.000 N
Hub: ≤ 85 mm
Stellzeit / Geschwindigkeit: 0,1–6,8 mm/s
Anschlussspannung: 230 V AC, Sonderspannungen auf Anfrage
Schutzart: IP65, optional IP66/67
Temperatur: -15 °C bis +60 °C, optional -40 °C bis +80 °C

Datenblatt V (PDF) Datenblatt V DC (PDF) Datenblatt V DS (PDF)

Baureihe V (früher WAV)

Vergleich

Linearantriebe schnell vergleichen

Die Tabelle unterstützt die technische Vorauswahl. Für die finale Auslegung prüfen wir zusätzlich Hub, Lastfall, Einbausituation und Steuerung.

Baureihe	Stellkraft	Hubbereich	Stellzeit / Geschwindigkeit	Spannung	Schutzart
K	400–5.000 N	150–750 mm	0,1–6,8 mm/s	230 V AC, 115 V AC, 24 V AC, 24 V DC	IP65, optional IP66/67
KA	400–5.000 N	150–1.100 mm	0,1–6,8 mm/s	230 V AC, 115 V AC, 24 V AC, 24 V DC	IP65, optional IP66/67
V	400–5.000 N	≤ 85 mm	0,1–6,8 mm/s	230 V AC, Sonderspannungen auf Anfrage	IP65, optional IP66/67

Auslegung

Welche Angaben benötigen wir?

Für die Auswahl eines passenden Linearantriebs helfen vor allem Stellkraft, Hub, gewünschte Stellgeschwindigkeit und die Einbausituation. Bei Sonderfällen prüfen wir Anlenkung, Kupplung, Regelung und Umgebungsbedingungen gemeinsam.

erforderliche Stellkraft und Sicherheitsreserve
Hubbereich oder maximaler Verfahrweg
gewünschte Stellzeit bzw. Geschwindigkeit
Anschlussspannung, Steuerung und Rückmeldung
Schutzart, Temperaturbereich und Umgebungsbedingungen
Einbaulage, Anlenkung, Montagepunkte und Platzverhältnisse

Optionen

Anpassbar an Ihre Anwendung

IP66/67 Sonderspannungen erweiterter Temperaturbereich Rückmeldung und Regelung kundenspezifische Anlenkung Montageteile ATEX-Varianten Sonderausführungen

Auslegung anfragen

Erweiterter Bereich

Auch höhere Stellkräfte verfügbar

Ergänzend zu den Standard-Linearantrieben bietet Agromatic auch Linearantriebe bis 25 kN sowie federrückgestellte Failsafe-Linearantriebe bis 190 kN und maximal 230 mm Hub an.

Konfigurator

Linearantriebe als nächste Konfiguratorstufe

K, KA und V sowie die Ex-Ausführungen sind für die zweite Ausbaustufe vorgesehen. Der Konfigurator ist deshalb bereits als Produktfamilien-Konfigurator aufgebaut.

Zum Konfigurator

Optionale Regelung und Rückmeldung

Regler, 4–20 mA, Modbus und Positionsfeedback

Optional können Agromatic-Antriebe mit Stellungsreglern, analoger Positionsrückmeldung und digitalen Schnittstellen ausgestattet werden. So bleiben Sollwertvorgabe, Istwertauswertung und Diagnose in der kundenseitigen Steuerung integrierbar.

4–20 mA Soll-/Istwert
Widerstandssignal
Modbus-Schnittstelle
IO-Link / digitale Signaltechnik

Zubehör & Regelungstechnik

Produktübergreifende Optionen für Rückmeldung, Regelung, Kommunikation und mechanische Anpassung.

Zubehör ansehen

Kontakt

Sie suchen einen passenden Linearantrieb?

Senden Sie uns Stellkraft, Hub, Stellgeschwindigkeit, Spannung, Einbausituation und Einsatzumgebung. Wir prüfen die passende Baureihe und Optionen.
