Montageteil
Konsole
Diese Konsole dient zum Aufbau der Antriebe auf Armaturen und Klappen.
Für Antriebe: NL, N1, N2, N3, N4, N5, N6, NEx1, NEx2, NEx3, NEx4, NEx5, NEx6
DIN EN ISO 9001QM geprüft durch TÜV SÜD
DIN EN ISO 9001QM geprüft durch TÜV SÜD
Mechanische Verbindungsteile für Armaturen und elektrische Stellantriebe.
Die Montageteile dienen zur Verbindung von Armatur und elektrischem Stellantrieb sowie zur Befestigung des Antriebs. Für unterschiedliche Einbausituationen stehen Konsolen, Winkelkonsolen, Gestänge, Hebelarme und Kupplungen zur Verfügung.
Die Datenblätter öffnen als PDF in einem neuen Tab.
Auswahl an Montage- und Verbindungsteilen für unterschiedliche Antriebsgrößen und Armaturenanschlüsse.
Diese Konsole dient zum Aufbau der Antriebe auf Armaturen und Klappen.
Für Antriebe: NL, N1, N2, N3, N4, N5, N6, NEx1, NEx2, NEx3, NEx4, NEx5, NEx6

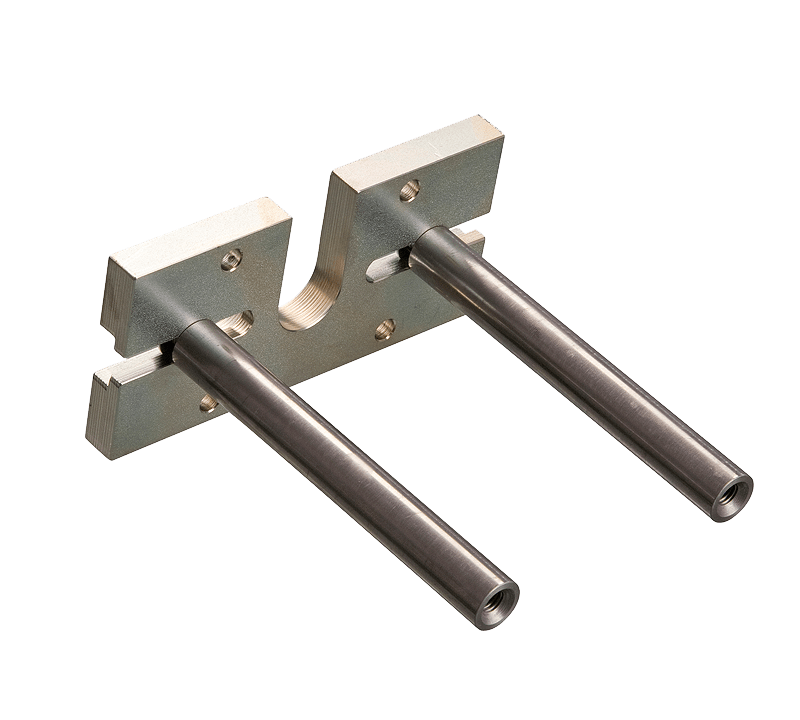

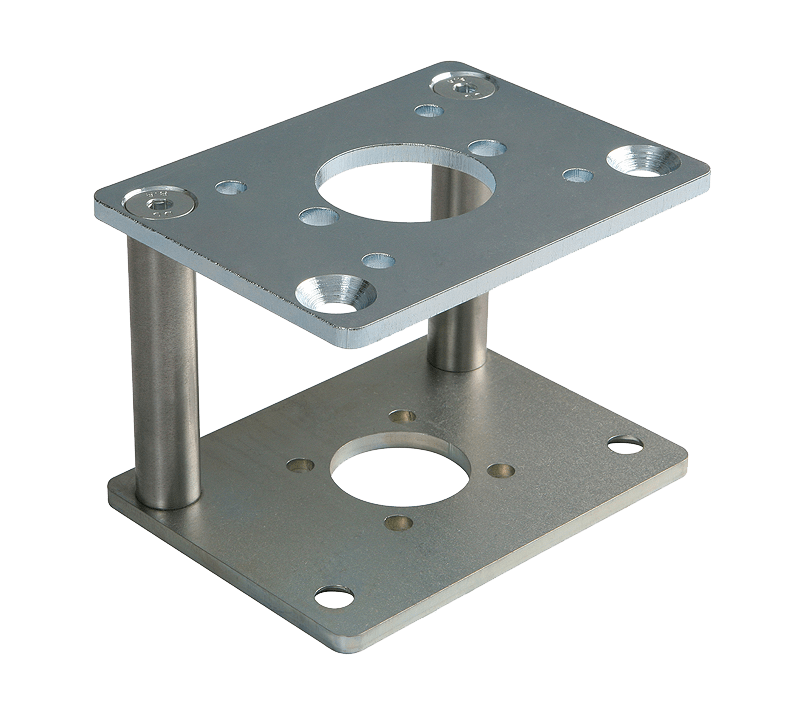

Sie dient zum Aufbau der Antriebe auf Armaturen und Klappen. Sie besteht aus antriebseitiger Montageplatte mit Gewindebolzen. AKN1 hat einen verstellbaren Säulenabstand von 50 – 120 mm, AKN4/5 hat einen festen Säulenabstand von 120 mm.
Für Antriebe: NL, N1, N2, N3, N4, N5, N6, NEx1, NEx2, NEx3, NEx4, NEx5, NEx6

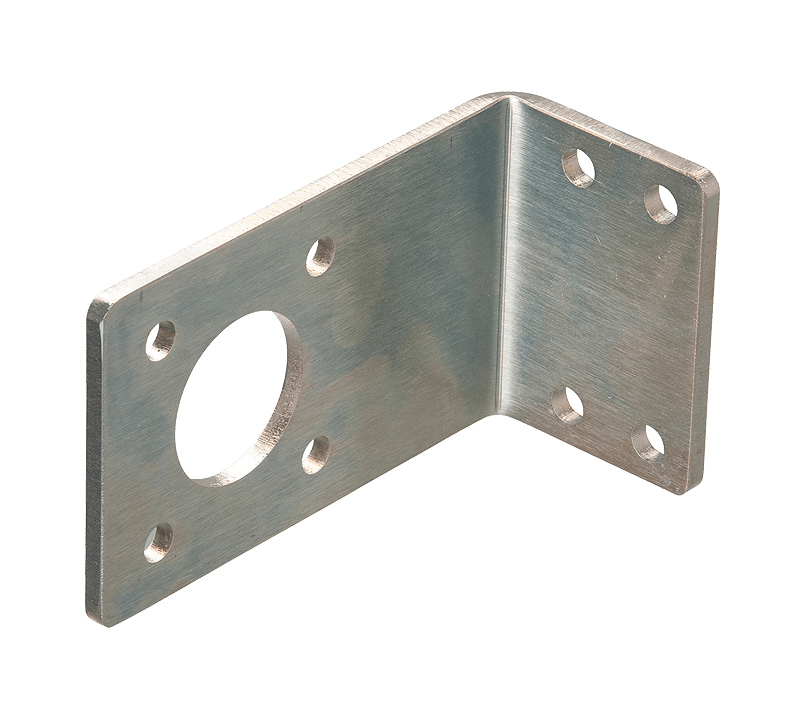

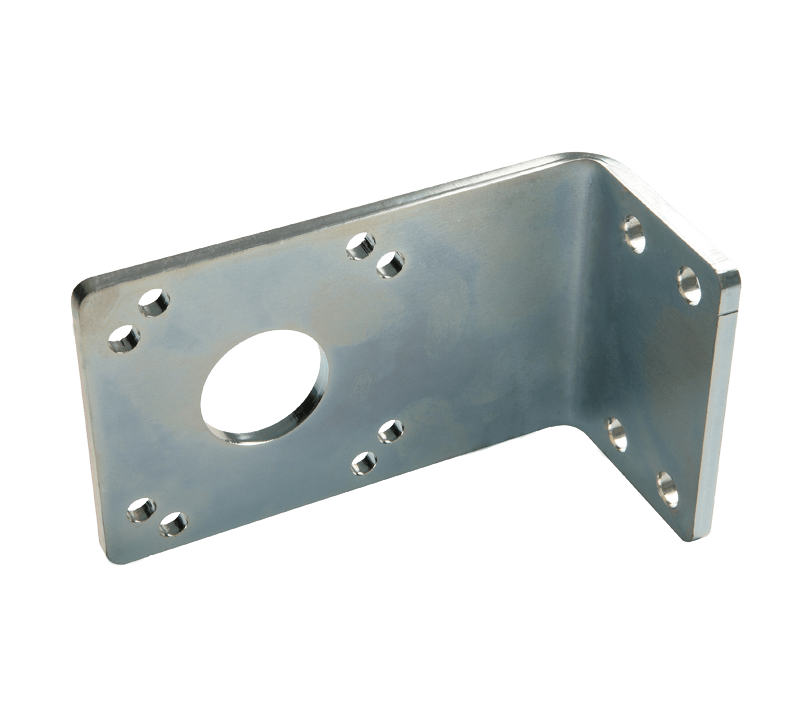

Sie dient zum Befestigen der Antriebe. Der Antrieb kann jeweils um 90° versetzt montiert werden.
Für Antriebe: N5, N6
Sie dient zum Befestigen der Antriebe. Der Antrieb kann jeweils um 90° versetzt montiert werden.
Für Antriebe: NL, N1, N2, N3, N4

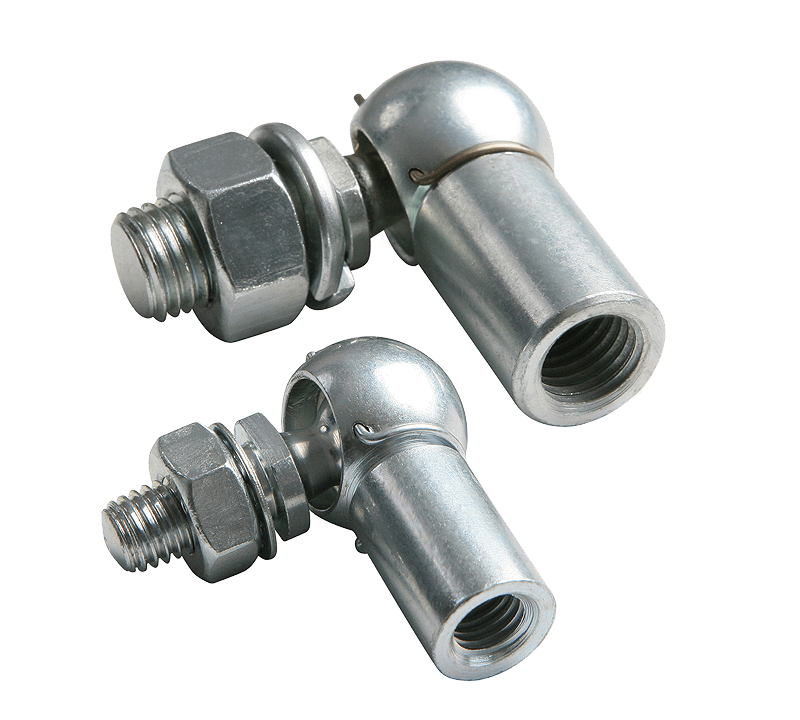

Es wird in Verbindung mit Hebelarm beziehungsweise Klemmhebelarm und Gestänge eingesetzt.
Für Antriebe: NL, N1, N2, N3, N4, N5, N6, NEx1, NEx2, NEx3, NEx4, NEx5, NEx6

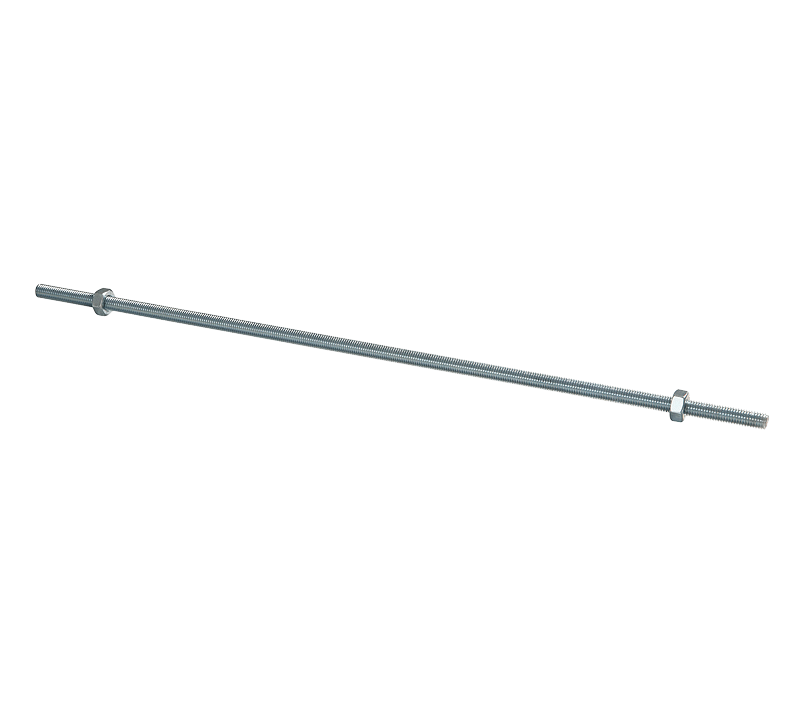

Es besteht aus einer Gewindestange mit zwei 6kt-Muttern. Es wird in Verbindung mit Hebelarm beziehungsweise Klemmhebelarm und Winkelgelenk eingesetzt.
Für Antriebe: NL, N1, N2, N3, N4, N5, N6, NEx1, NEx2, NEx3, NEx4, NEx5, NEx6

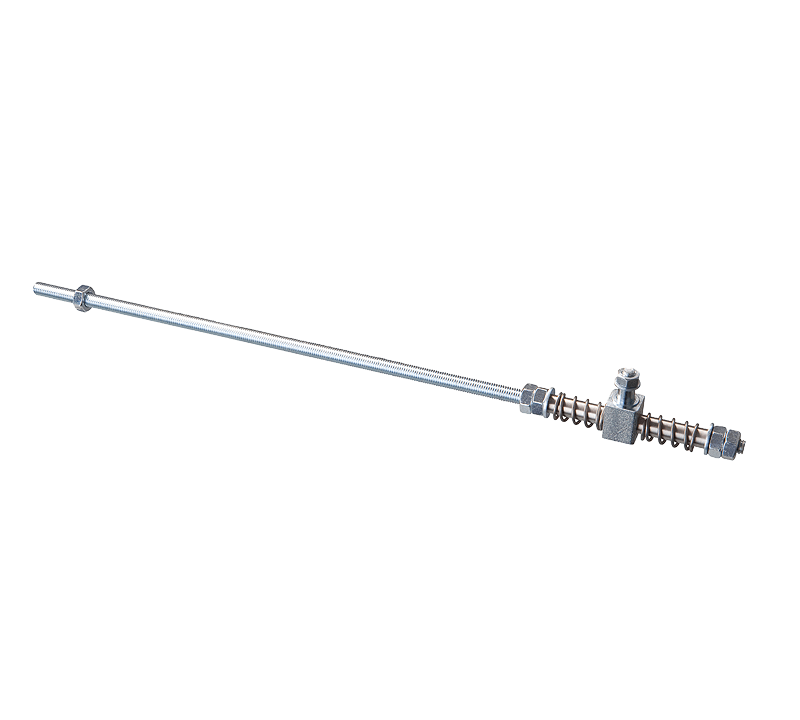

Es dient zur Betätigung von Armaturen mit Anschlagleisten über Hebelarm beziehungsweise Klemmhebelarm und Winkelgelenk. Durch das Federgestänge wird die Endstellung ein- oder zweiseitig abgefedert.
Für Antriebe: NL, N1, N2, N3, N4, N5, N6, NEx1, NEx2, NEx3, NEx4, NEx5, NEx6

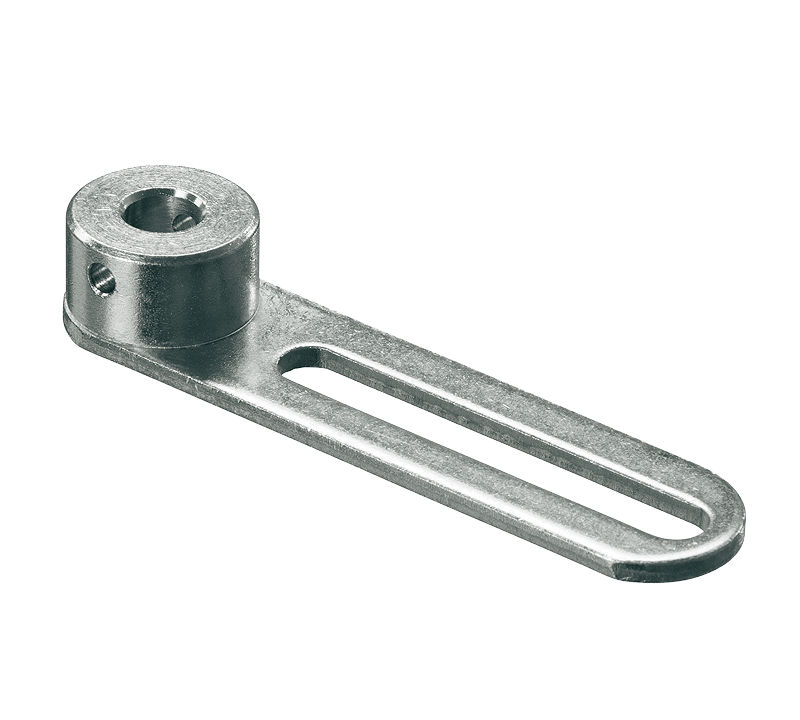

Er dient zur Betätigung von Armaturen durch Hebelarm, Winkelgelenk und Gestänge, wenn eine Montage des Antriebes direkt über der Armatur nicht möglich ist oder mehrere Klappen gleichzeitig betätigt werden sollen.
Für Antriebe: NK, NL, N1, N2, N3, N4, NEx1, NEx2, NEx3, NEx4

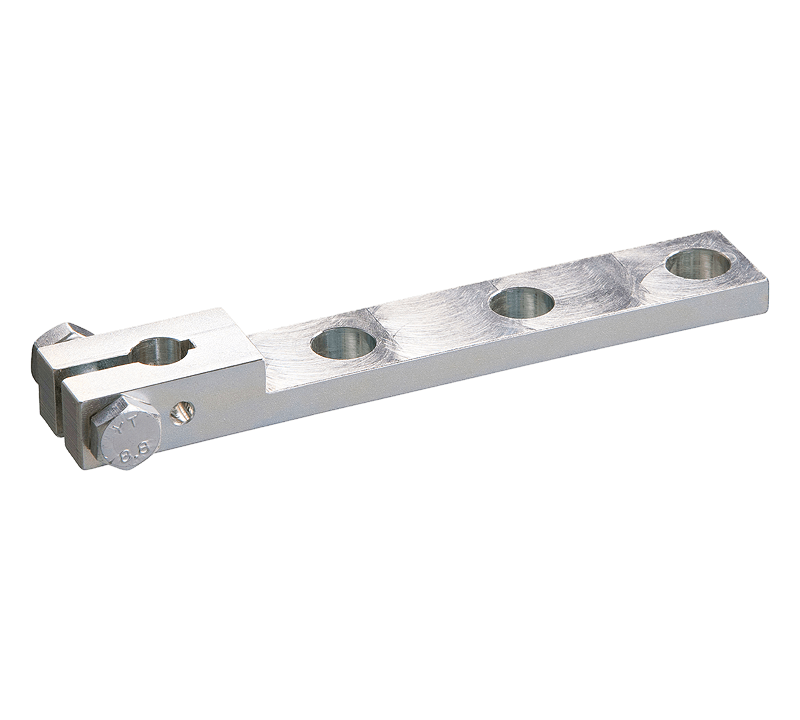

Er dient zur Betätigung von Armaturen durch Hebelarm, Winkelgelenk und Gestänge. Die Befestigung erfolgt in beliebiger Stellung, auch mit kleinem Wellenversatz.
Für Antriebe: NK, NL, N1, N2, N3, N4, N5, NEx1, NEx2, NEx3, NEx4, NEx5

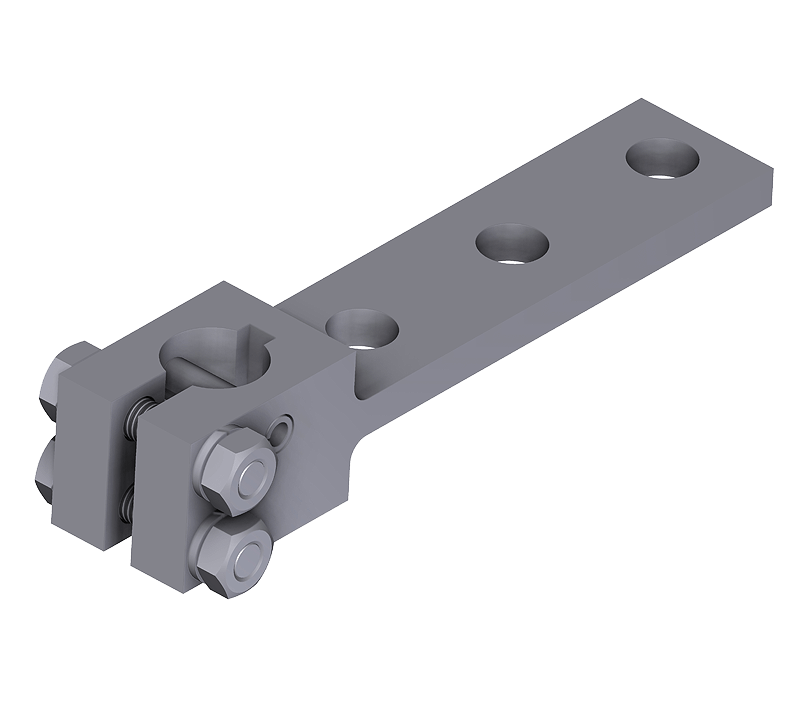

Ausführung für größere Antriebe zur Betätigung von Armaturen durch Hebelarm, Winkelgelenk und Gestänge.
Für Antriebe: N6, NEx6

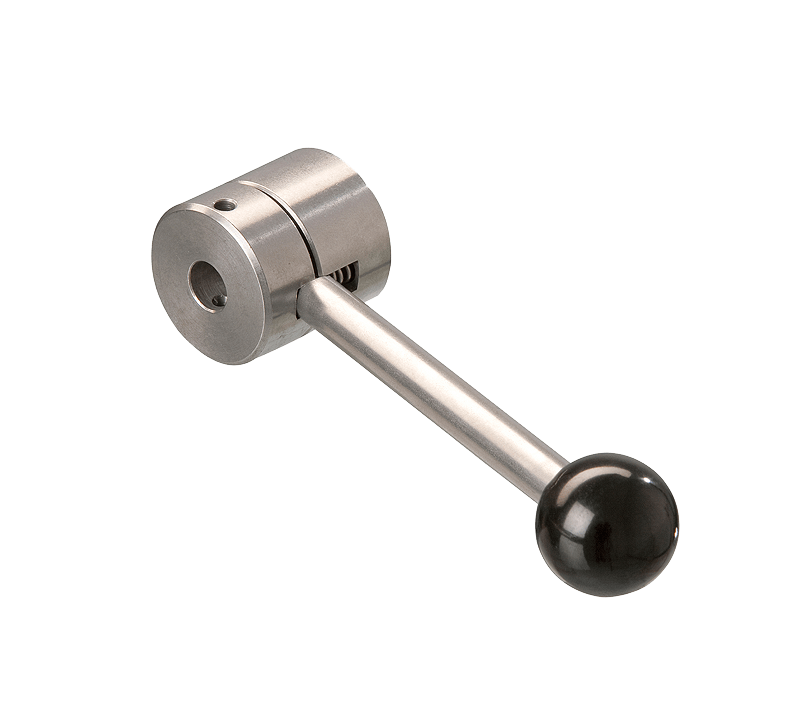

Sie dient zur Betätigung von Armaturen und kann durch Lösen der Verbindungsschraube auch für die Notbetätigung der Armatur genutzt werden.
Für Antriebe: NK, NL, N1, N2, N3

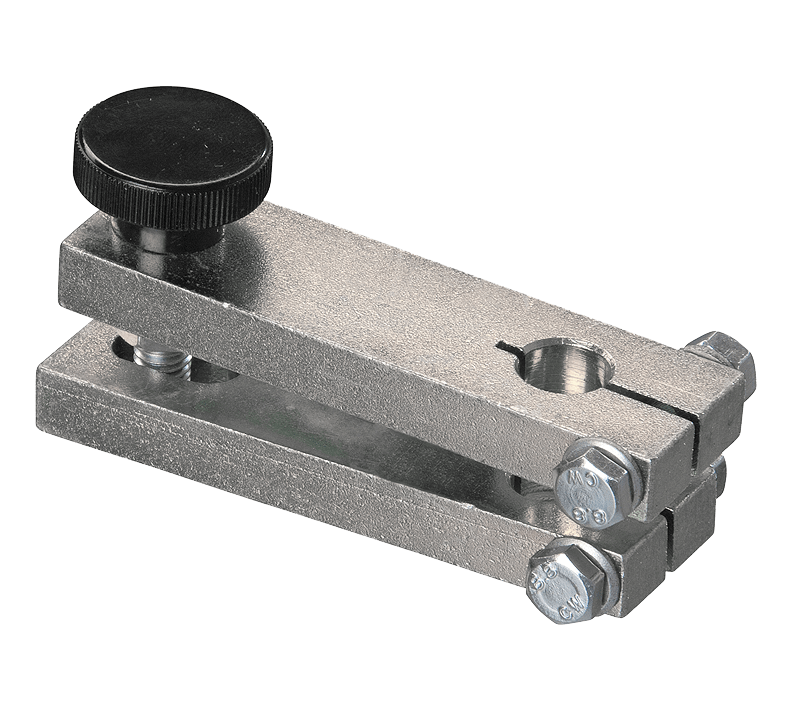

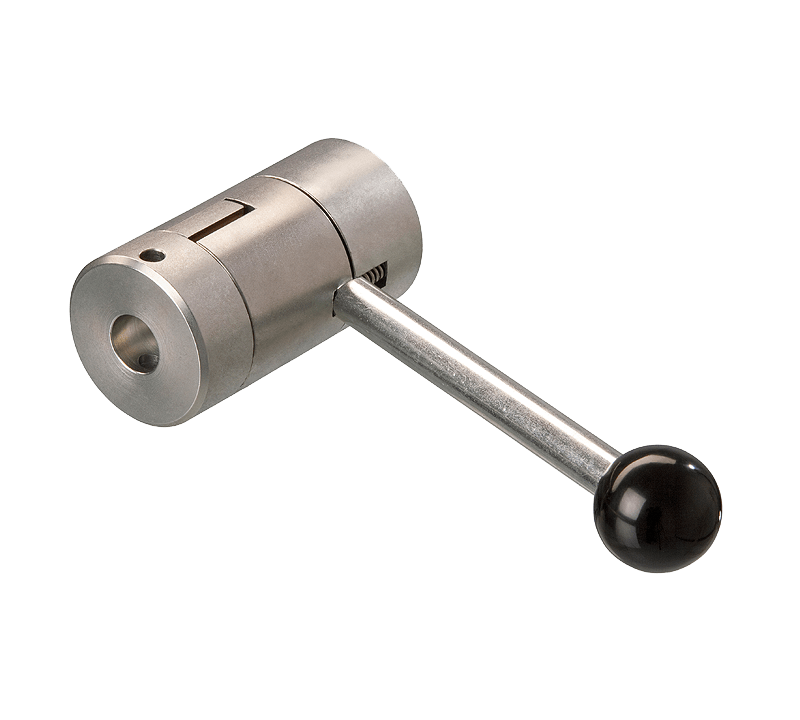

Sie ist einseitig elastisch und dient zum Aufbau auf Armaturen mit Anschlagleiste, bei denen eine Handverstellung möglich ist. Sie ist auch als optische Stellungsanzeige geeignet.
Für Antriebe: NK, NL, N1, N2, N3, N4, N5, N6, NEx1, NEx2, NEx3, NEx4, NEx5, NEx6
Sie dient zum Aufbau auf Armaturen, bei denen eine Handverstellung möglich ist, und ist auch als optische Stellungsanzeige geeignet.
Für Antriebe: NK, NL, N1, N2, N3, N4, N5, N6, NEx1, NEx2, NEx3, NEx4, NEx5, NEx6

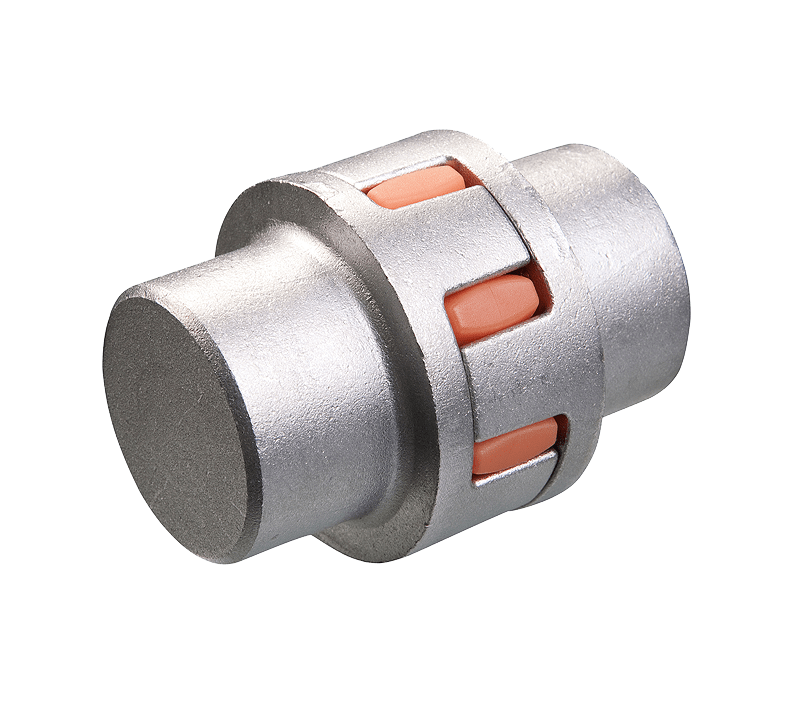

Sie dient zur festen Verbindung von Abtriebs- und Armaturenwellen und besteht aus Kupplung mit Spannstiften.
Für Antriebe: NK, NL, N1, N2, N3, N4, N5, N6, NEx1, NEx2, NEx3, NEx4, NEx5, NEx6
