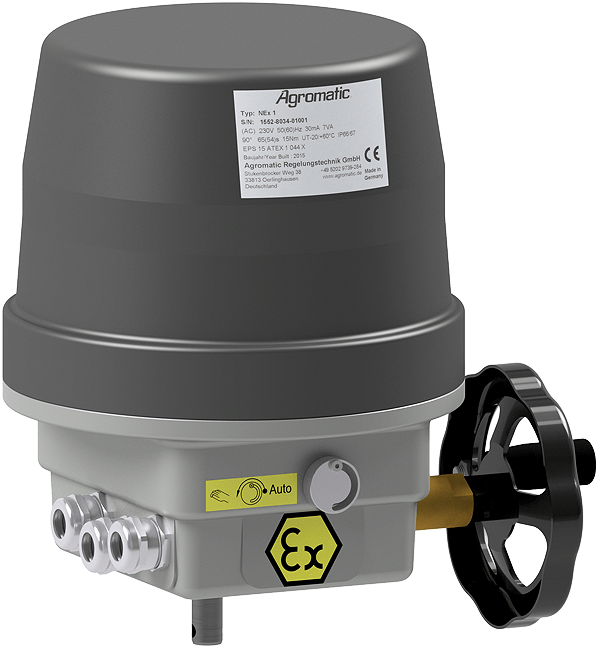

IECEx- und ATEX-Stellantriebe für Zone 1

NEx 1 – NEx 4 A

Kompakte Ex-Zone-1-Baureihe mit breitem Stellbereich für Armaturen, Klappen und Regelaufgaben.

Drehmoment

≤ 60 Nm

Stellbereich

0°–330° (optional bis 300 Umdrehungen)

Stellzeit für 90°

1–130 s

Anschlussspannung

230 V AC, 115 V AC, 24 V AC, 24 V DC

Schutzart

IP 66/67

Umgebung

-20 °C bis +60 °C

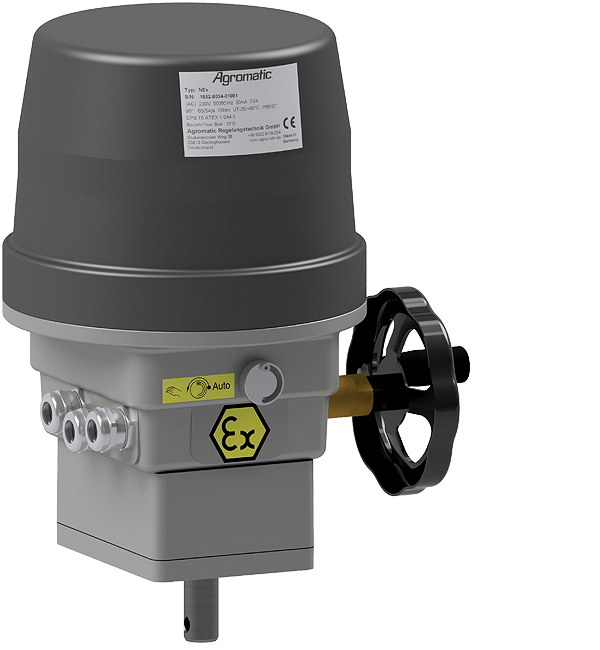

NEx 5 – NEx 6

Baureihe für höhere Drehmomente mit robuster Auslegung für den Einsatz in anspruchsvollen Prozessumgebungen.

Drehmoment

110 Nm (NEx 5), 180 Nm (NEx 6)

Stellbereich

3°–100° (optional bis 100 Umdrehungen)

Stellzeit für 90°

13–130 s

Anschlussspannung

230 V AC, 115 V AC, 24 V AC

Schutzart

IP 66/67

Umgebung

-20 °C bis +60 °C

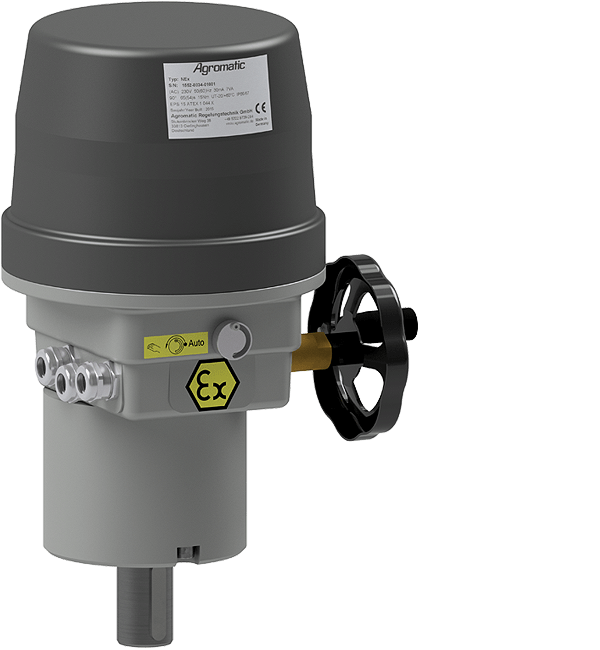

NEx 8

Große Drehmomentklasse für robuste Schwenk- und Drehbewegungen in Zone-1-Anwendungen.

Drehmoment

180–500 Nm

Stellbereich

10°–95° (optional bis 2,5 Umdrehungen)

Stellzeit für 90°

30–220 s

Anschlussspannung

230 V AC, 115 V AC, 24 V AC

Schutzart

IP 66/67

Umgebung

-10 °C bis +60 °C

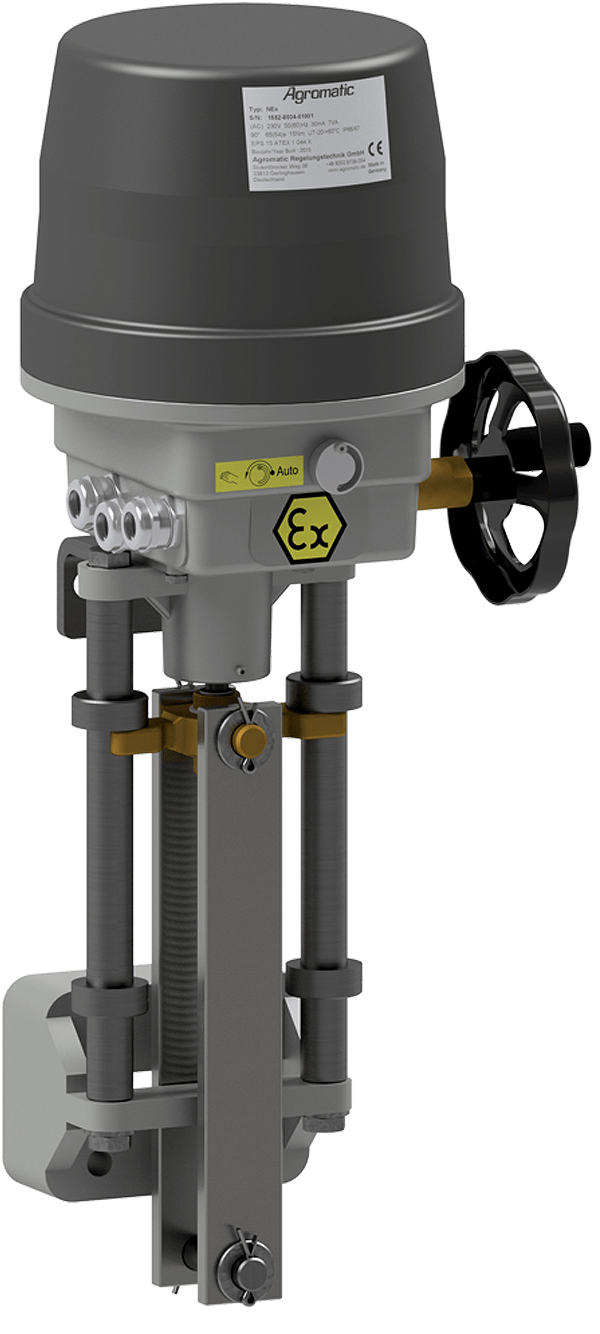

NEx-K / NEx-KA

Linearantriebe für lineare Verstellungen in Ex-Zone 1. NEx-K deckt Standardhübe ab, NEx-KA ist für längere Hubbereiche ausgelegt.

Anschlussspannung

230 V AC, 115 V AC, 24 V AC

Schutzart

IP 66/67

Temperaturklasse

T6

Umgebung

-20 °C bis +60 °C

Hinweis: Die Abbildung dient als repräsentative Darstellung der K/KA-Familie.

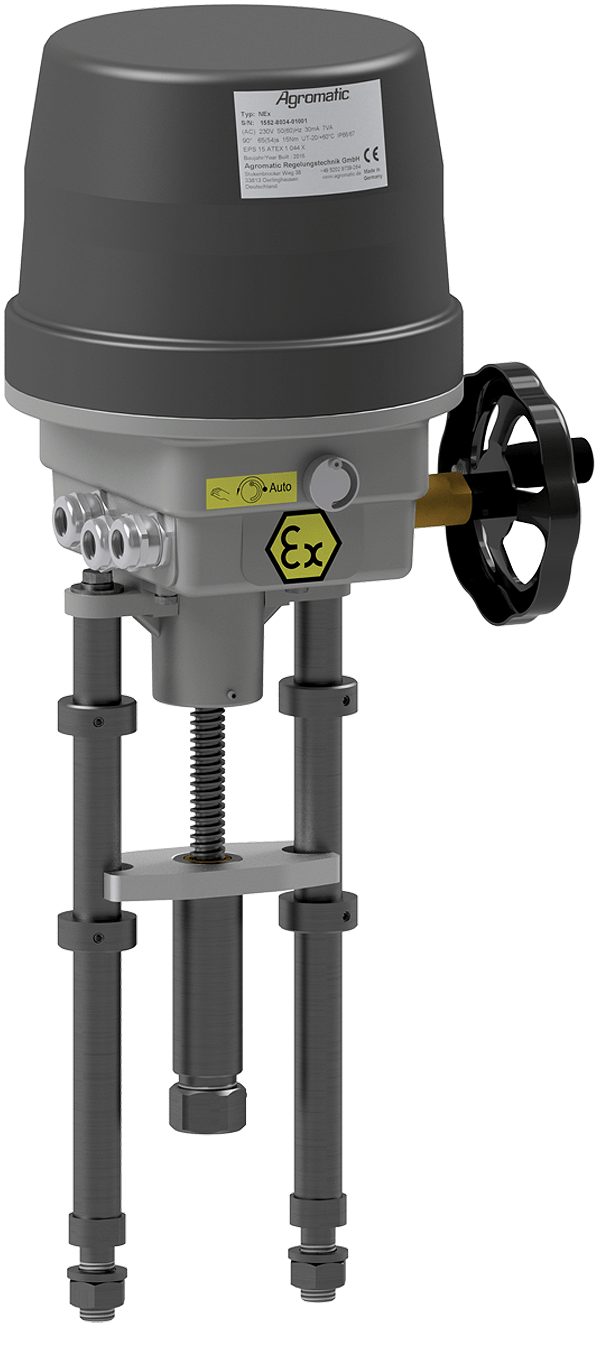

NEx-V

Kompakte Ex-Zone-1-Lineareinheit für kürzere Hübe und feinfühlige lineare Verstellungen.

Stellkraft

400–5.000 N

Hubbereich

≤ 85 mm

Stellzeit

0,1–6,8 mm/s

Anschlussspannung

230 V AC, 115 V AC, 24 V AC

Schutzart

IP 66/67

Umgebung

-20 °C bis +60 °C
