Dreh- und Schwenkantriebe

Elektrische Dreh- und Schwenkantriebe für industrielle Armaturen

Agromatic Dreh- und Schwenkantriebe decken kompakte Stellaufgaben ebenso ab wie robuste Armaturen- und Industrieanwendungen. Die Baureihen sind nach Drehmoment, Stellbereich, Stellzeit und Einsatzumgebung gegliedert.

25–500 NmDrehmomentbereich 1–220 s / 90°Stellzeit je nach Baureihe IP65–IP66/67je nach Ausführung
Antrieb anfragen Baureihen vergleichen

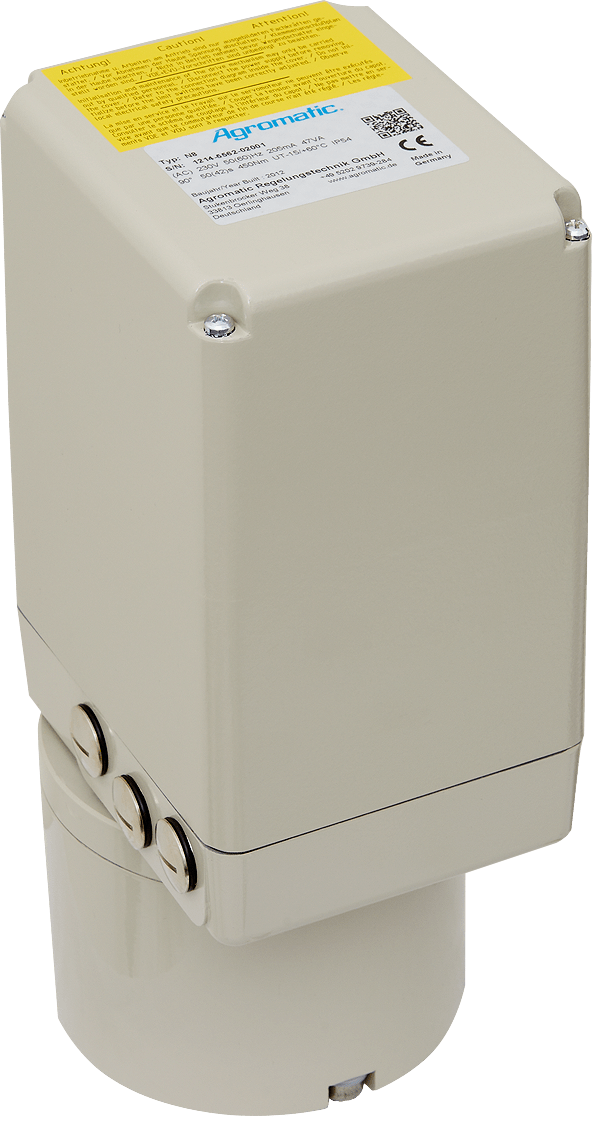

Agromatic N8 Dreh- und Schwenkantrieb

Baureihen

Dreh- und Schwenkantriebe im Überblick

Die bisherigen technischen Daten bleiben erhalten, werden aber nach Baureihe, Leistungsbereich und typischer Anwendung klarer lesbar dargestellt.

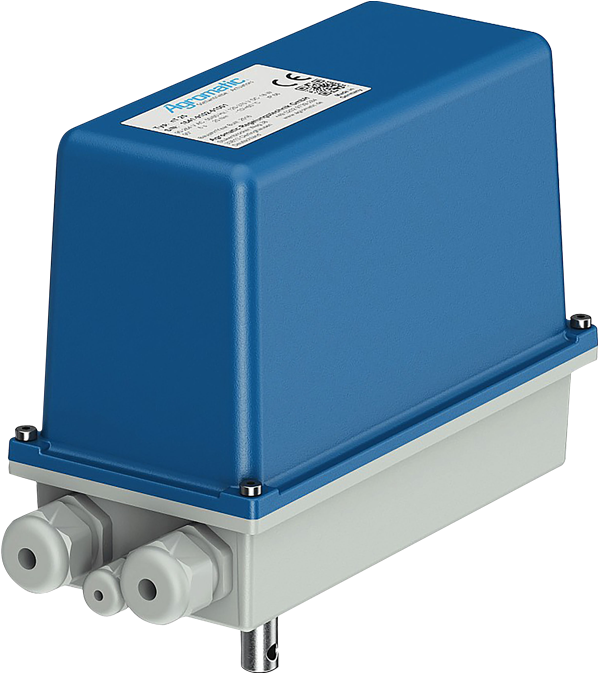

nT 25 Schwenkantrieb
kompakt

nT 25 Schwenkantrieb

Kompakter elektrischer Schwenkantrieb für kleinere Armaturen und Stellaufgaben mit BLDC-Motor.

Drehmoment
25 Nm, optional 60 Nm
Stellbereich
0°–300°
Stellzeit 90°
6–60 s
Spannung
90–264 V AC, 120–370 V DC, 24 V DC
Schutzart
IP66
Temperatur
0 °C bis +60 °C, mit Heizung -15 °C bis +60 °C
Datenblatt nT 25 (PDF) Datenblatt nT 60 (PDF)

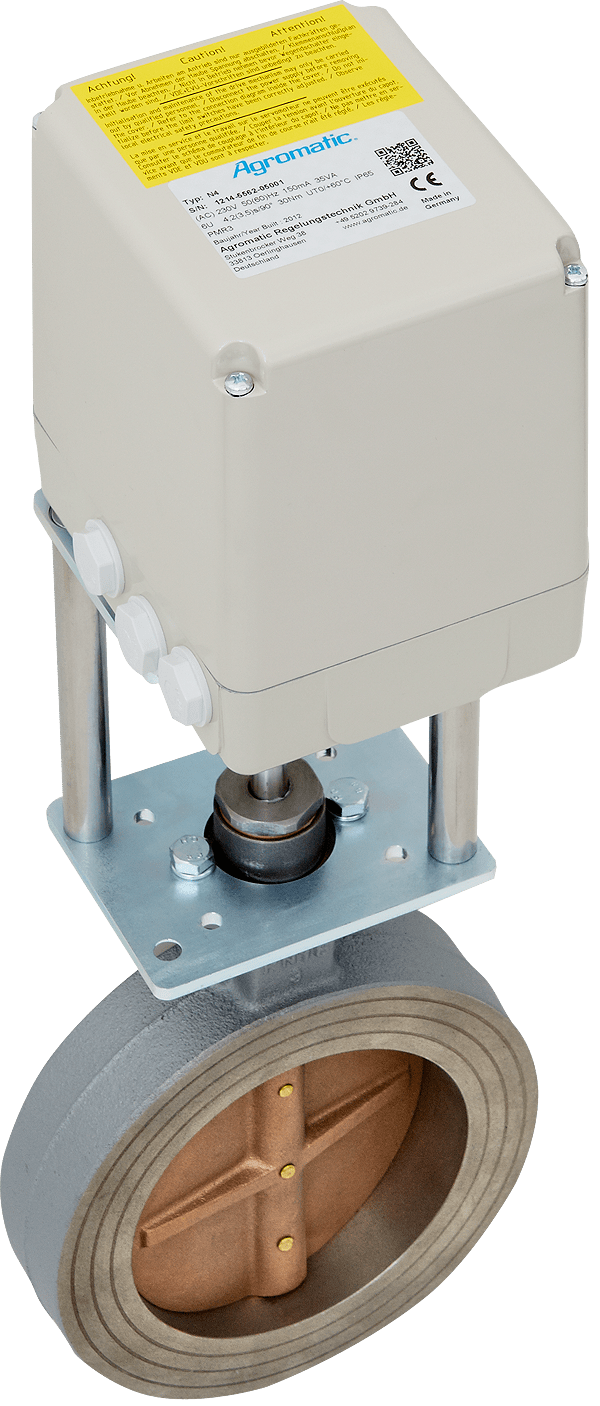

N1 bis N4 A Dreh- und Schwenkantrieb
Standardbereich

N1–N4 A Dreh- und Schwenkantrieb

Vielseitige Standardbaureihe für Dreh- und Schwenkbewegungen mit vielen Spannungs- und Stellbereichsvarianten.

Drehmoment
≤ 60 Nm
Stellbereich
0°–330°, optional bis 300 Umdrehungen
Stellzeit 90°
1–130 s
Spannung
230 V AC, 115 V AC, 24 V AC, 400 V AC, 24 V DC
Schutzart
IP65, optional IP66/67
Temperatur
-15 °C bis +60 °C, optional -40 °C bis +80 °C
Datenblatt N1–N4 (PDF) Datenblatt N1–N4 DC (PDF) Datenblatt N1–N4 DS (PDF) Datenblatt N4 A (PDF) Datenblatt N4 A DC (PDF) Datenblatt N4 A DS (PDF)

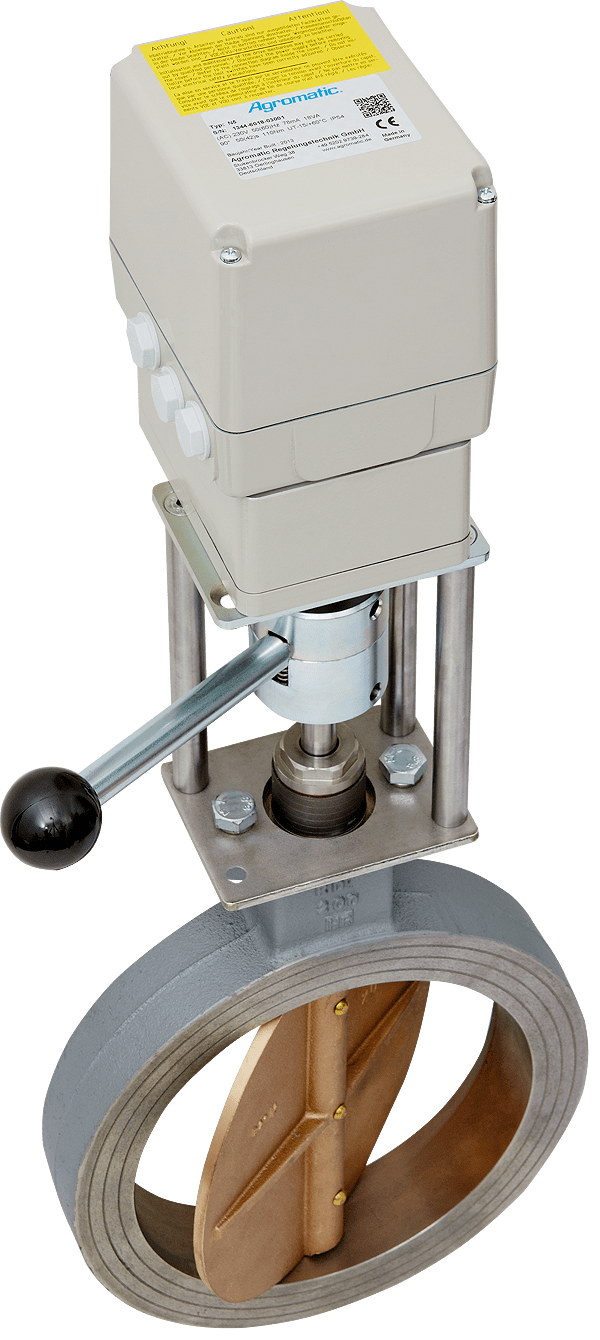

N5 bis N6 Dreh- und Schwenkantrieb
stärkerer Bereich

N5–N6 Dreh- und Schwenkantrieb

Robuste Dreh- und Schwenkantriebe mit zusätzlichem Getriebe für höhere Drehmomente.

Drehmoment
≤ 180 Nm
Stellbereich
3°–100°, optional bis 100 Umdrehungen
Stellzeit 90°
10–150 s
Spannung
230 V AC, 115 V AC, 24 V AC, 400 V AC, 24 V DC
Schutzart
IP65, optional IP66/67
Temperatur
-15 °C bis +60 °C, optional -40 °C bis +80 °C
Datenblatt N5 (PDF) Datenblatt N5 DC (PDF) Datenblatt N5 DS (PDF) Datenblatt N6 (PDF) Datenblatt N6 DC (PDF) Datenblatt N6 DS (PDF)
N8 Dreh- und Schwenkantrieb
hohes Drehmoment

N8 Dreh- und Schwenkantrieb

Baureihe für hohe Drehmomente von 180 bis 500 Nm mit zusätzlichem Getriebe.

Drehmoment
180–500 Nm
Stellbereich
10°–95°, optional bis 2,5 Umdrehungen
Stellzeit 90°
32–220 s
Spannung
230 V AC, 115 V AC, 24 V AC, 400 V AC, 24 V DC; Sonderspannungen auf Anfrage
Schutzart
IP65, optional IP66/67
Temperatur
-15 °C bis +60 °C, optional -40 °C bis +80 °C
Datenblatt N8 (PDF) Datenblatt N8 DC (PDF) Datenblatt N8 DS (PDF)

Vergleich

Baureihen schnell vergleichen

Die Tabelle ist für technische Vorauswahl und Einkauf gedacht. Für die finale Auslegung prüfen wir Anwendung, Einschaltdauer, Umgebung und mechanische Schnittstelle.

BaureiheDrehmomentStellbereichStellzeit 90°SchutzartTemperatur
nT 2525 Nm, optional 60 Nm0°–300°6–60 sIP660 °C bis +60 °C, mit Heizung -15 °C bis +60 °C

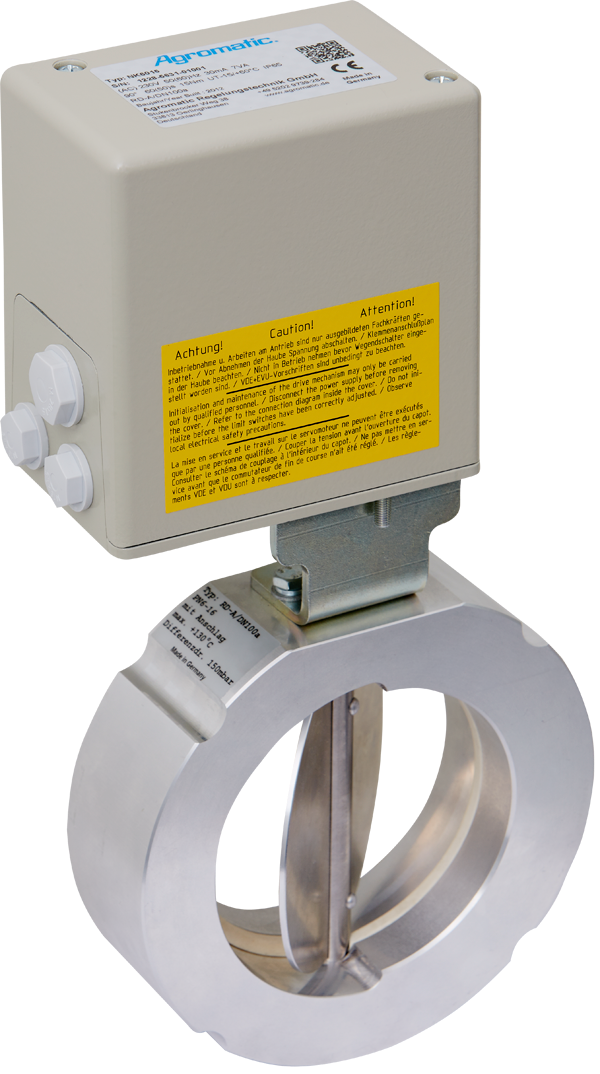

NK≤ 45 Nm0°–300°1–60 sIP65-15 °C bis +60 °C, optional -40 °C bis +80 °C
N1–N4 A≤ 60 Nm0°–330°, optional bis 300 Umdrehungen1–130 sIP65, optional IP66/67-15 °C bis +60 °C, optional -40 °C bis +80 °C
N5–N6≤ 180 Nm3°–100°, optional bis 100 Umdrehungen10–150 sIP65, optional IP66/67-15 °C bis +60 °C, optional -40 °C bis +80 °C
N8180–500 Nm10°–95°, optional bis 2,5 Umdrehungen32–220 sIP65, optional IP66/67-15 °C bis +60 °C, optional -40 °C bis +80 °C

Auslegung

Welche Angaben benötigen wir?

Für die Auswahl der passenden Baureihe helfen vor allem Drehmoment, Stellwinkel, Stellzeit und Einsatzumgebung. Bei Sonderfällen prüfen wir Getriebe, Welle, Kupplung und elektrische Rückmeldung gemeinsam.

  • Drehmoment oder erforderliches Losbrechmoment
  • Stellbereich, Schwenkwinkel oder Anzahl der Umdrehungen
  • gewünschte Stellzeit für 90° oder Verfahrzeit
  • Anschlussspannung, Ansteuerung und Rückmeldung
  • Schutzart, Temperaturbereich, Einbaulage und Umgebung
  • mechanische Schnittstelle: Welle, Kupplung, Flansch oder Zusatzgetriebe

Optionen

Anpassbar an Ihre Anwendung

HandradZusatzgetriebeStellungsanzeigeGetriebeauskupplungSonderwelleSonderspannungIP66/67erweiterter Temperaturbereich
Auslegung anfragen

Konfigurator

Dreh- und Schwenkantrieb visuell zusammenstellen

Wählen Sie Baureihe, Welle, Zusatzgetriebe, Haube, Ring, Handrad und weitere Optionen als visuelle Voranfrage. Der Konfigurator bildet N- und NK-Reihen sowie ATEX-Varianten schrittweise ab.

Zum Konfigurator

Optionale Regelung und Rückmeldung

Regler, 4–20 mA, Modbus und Positionsfeedback

Optional können Agromatic-Antriebe mit Stellungsreglern, analoger Positionsrückmeldung und digitalen Schnittstellen ausgestattet werden. So bleiben Sollwertvorgabe, Istwertauswertung und Diagnose in der kundenseitigen Steuerung integrierbar.

  • 4–20 mA Soll-/Istwert
  • Widerstandssignal
  • Modbus-Schnittstelle
  • IO-Link / digitale Signaltechnik

Zubehör & Regelungstechnik

Produktübergreifende Optionen für Rückmeldung, Regelung, Kommunikation und mechanische Anpassung.

Zubehör ansehen

Kontakt

Sie suchen einen passenden Dreh- oder Schwenkantrieb?

Senden Sie uns Drehmoment, Stellwinkel, Stellzeit, Spannung, mechanische Schnittstelle und Einsatzumgebung. Wir prüfen die passende Baureihe und Optionen.
